📣 Что нужно знать о линейке SONAR. Часть 2

👤 Категорийный менеджер Максим Пушкарев рассказал, как оборудование СОУЭ SONAR закрывает новые требования СП 3.

🔹 Есть ли в системе инженерная особенность, которой команда гордится больше всего?

Это встроенное прямо в сетевые приборы ПО верхнего уровня SONAR WEB. Подключившись к одному устройству, можно удаленно настроить всю распределенную сеть и сценарную логику. Это полностью отвечает тренду на цифровизацию и возможность удаленной настройки.

🔹 И при разработке нового оборудования вы делаете акцент на эти возможности?

Да, мы создаем взаимосвязанные продукты. При подключении к платформе RUBEZH R3 можно управлять СОУЭ по кольцу АЛС через пожарную систему. Это удобно для заказчика и соответствует требованиям СП 3, которые вступили в силу 1 июня.

📌 Напомним, В СП 3.13130.2026 введен раздел 8, регламентирующий двустороннюю голосовую связь между пожарным постом и зонами оповещения. Он строго определяет места установки устройств (в пожаробезопасных зонах, у выходов и в лифтовых холлах), а также требует, чтобы пульт диспетчера принимал вызовы с индикацией адреса. Этим требованиям полностью соответствует система экстренной связи SONAR SFB.

Полную версию интервью читайте по ссылке.

#SONAR #СОУЭ #Интервью

💡Настраиваете систему противопожарной защиты GLOBAL RUBEZH на объекте или только планируете начать работу с ней?

30 июня в 10:00 по МСК приглашаем на вебинар, посвященный работе в новой версии ПО GLOBAL Монитор 3.0.

Илья Горячев, руководитель направления Учебного центра РУБЕЖ по СПЗ GLOBAL RUBEZH, подробно покажет, как:

📌 сформировать отчет по текущим неисправностям системы;
📌 создать собственную библиотеку иконок устройств в новом графическом редакторе;
📌 проверить корректность сконфигурированной системы пожаротушения с помощью обновленного имитатора ГК;
📌 добавить в конфигурацию новые адресные устройства;
📌 изменить логику работы виртуального МПТ по датчику дверей;
📌 создавать процедуры автоматизации на планах и работать с ними.

Также в прямом эфире можно будет задать вопросы спикеру и разобрать практические нюансы настройки системы.

🗓 30 июня
⏰ 10:00 МСК
🎁 Всем зарегистрированным участникам - бонус!

Регистрируйтесь по ссылке и подключайтесь к вебинару!

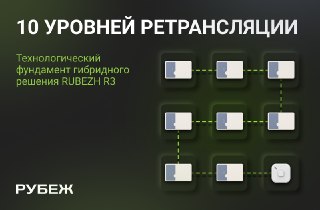

📡 10 уровней ретрансляции: масштабируем радиосеть RUBEZH R3

Продолжаем разбирать технические особенности и возможности новой линейки радиоканальных устройств RUBEZH R3. Рассказываем про 10 уровней ретрансляции сигнала: что это за параметр и почему он важен для построения системы с беспроводными устройствами.

При развертывании радиосети на крупных, особенно территориально распределенных объектах важно обеспечить стабильную зону покрытия вне зависимости от планировки и материала стен. В ИСБ RUBEZH R3 эта задача решается увеличением глубины ретрансляции.

⚙️ Как устроена 10-уровневая ретрансляция
Трансляция сигнала от извещателя к приемно-контрольному прибору осуществляется пошагово через ретрансляторы сегмента РРС-250-R3 — от одного устройства к другому. И таких трансляций сигнала между РРС может быть до 10: устройства объединяются в цепочки.

Дальность связи между соседними РРС может достигать до 700 метров (без учета стен и перегородок). При этом связи между РРС и радиоканальными устройствами формируются автоматически в зависимости от оптимального маршрута передачи сигнала. За счет таких трансляций сигналов между соседними ретрансляторами минимизируются потери даже при перегруженном радиоэфире.

👌 Преимущества
💬 Свобода проектирования. Длинная цепочка ретрансляции сигнала позволяет легко обходить ограничения планировки, защищать сложные зоны, разные этажи и удаленные помещения. Это минимизирует количество «слепых зон» и упрощает разработку проектов любой сложности.

💬 Гибкость и масштабируемость. Глубина связи ретрансляторов делает радиосеть по-настоящему масштабируемой и устойчивой. Чем глубже цепочка ретрансляции и чем лучше выстроена сеть, тем дальше сигнал проходит без потери качества. Протяженность и радиус действия радиосети значительно увеличиваются.

💬 Надежность и эффективность. 10-уровневая ретрансляция сигнала обеспечивает стабильную связь в крупных зданиях и на распределенных объектах. А большое количество частотных каналов позволяет строить сеть, которая действительно эффективно работает. Больше радиус действия, выше гибкость сети и проще реализация проектов любой сложности.

#RUBEZH_R3

🔥В линейке адресных устройств ИСБ RUBEZH R3 появились новые пожарные световые оповещатели – ОПОП T1-R3 и ОПОП T2-R3

Они помогают обозначать входы, выходы, направления эвакуации и специализированные зоны, а также информировать людей при наступлении особых ситуаций, включая запуск систем пожаротушения.

Основные отличия новых оповещателей от предыдущих моделей:
- высокая яркость свечения и лучшая читаемость;
- соотношение сторон 2:1 в соответствии с ГОСТ 12.4.026-2015;
- удобное подключение питания или АЛС с возможностью укладки кабеля в специальном отсеке устройства и подключения после монтажа основания.

👉 ОПОП T1-R3 – односторонний оповещатель для крепления на стену.

👉 ОПОП T2-R3 – двусторонний подвесной оповещатель с креплением на тросах, крючках к потолку или кронштейну.

Такое исполнение позволяет точнее сориентировать устройство для лучшей видимости, особенно в зонах, где настенный монтаж ограничен или неудобен.

✔️ Соответствие ГОСТ 34699-2020 и ГОСТ 12.4.026-2015
✔️ Работа от адресной линии связи
✔️ 1 адрес в системе
✔️ Не требуют внешнего источника питания
✔️ Компактные размеры – 204 × 102 мм

Оповещатели подходят для объектов различного назначения: общественных, административных, промышленных, торговых и жилых зданий.

#RUBEZHR3

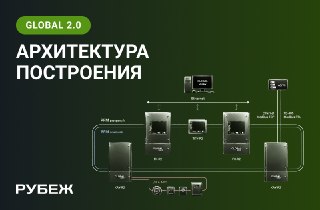

📇 Как устроен нижний уровень СПЗ GLOBAL RUBEZH

Рассказывает Илья Пытков, ведущий инженер-проектировщик направления GLOBAL RUBEZH

Нижний уровень — это периферия системы. Рассмотрим его компоненты и особенности построения.

🗺️ Топология
Адресные устройства нижнего уровня подключаются к КАУ через 4 кольцевые или 8 радиальных адресных линий связи. Суммарная длина АЛС одного контроллера может достигать 100 километров при сечении кабеля от 0,35 до 1,5 мм². Такую протяженность обеспечивают модули ветвления и подпитки (МВП), которые предотвращают просадки напряжения и потерю сигнала.

Максимальное расстояние между устройствами на одной АЛС — 400 метров.

⚙️ Основные компоненты
Нижний уровень включает следующие устройства.

• Ручной извещатель ИПР-513-12 инициирует запуск СОУЭ, отключение вентиляции и опускание лифтов на первый этаж.

• Устройство дистанционного пуска УДП 513-12ИКЗ управляет системами пожаротушения, дымоудаления и разблокировки выходов. Согласно СП 484, СП 7 и СП 10, для каждой системы требуется отдельное УДП, привязанное именно к этой зоне. Запуск этих систем по сигналу от ручного извещателя (ИПР) разрешен лишь в некоторых случаях.

• Автоматические точечные извещатели реагируют на дым (ИП212-149), тепло (ИП101-52-PR) или комбинацию факторов (ИП212/101-11). Тепловые извещатели можно настроить для сработки при одновременном достижении порога и скорости нарастания температуры, что минимизирует ложные срабатывания.

• Линейные дымовые извещатели ИПДЛ-249/1-R2 предназначены для обнаружения продуктов горения в контролируемой зоне. Эта зона образуется оптическим лучом между излучателем, отражателем и приемником инфракрасного излучения. Извещение «Пожар» формируется при уменьшении сигнала ниже порогового уровня из-за повышения концентрации продуктов горения.

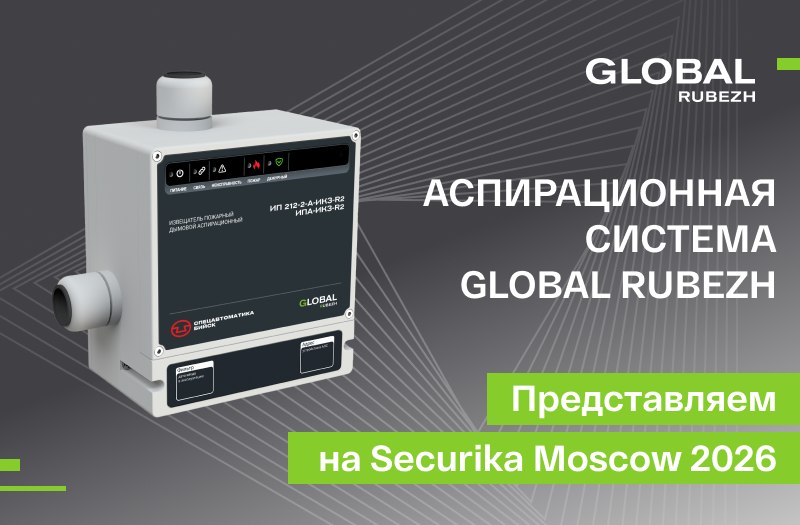

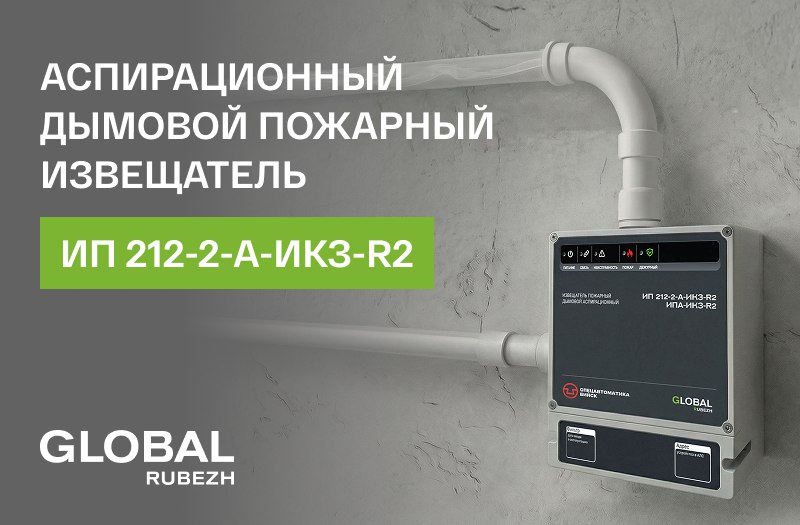

• Аспирационные извещатели ИП 212-2-А-ИКЗ-R2 работают по принципу непрерывного отбора и анализа проб воздуха из контролируемого помещения на наличие продуктов горения. Эти адресные устройства предназначены для раннего обнаружения очага возгорания. Они запускают систему пожаротушения в несколько раз быстрее, чем традиционные извещатели.

• Взрывозащищенные извещатели пламени активируются при обнаружении конкретного спектра излучения. ИП 329 ИОЛИТ-Eхd-R работает в ультрафиолетовом диапазоне, устройство ИПП-07еа-R2-330-1 совмещает УФ- и ИК-каналы, а ИПП-07еа-R2-329-1 анализирует три ИК-канала.

Если разбор был вам полезен, ставьте 👍 и делитесь постом с коллегами.

#Вебинар #ЭкспертноеМнение #GLOBAL

#ВопросЭксперту: как СПЗ GLOBAL RUBEZH сохраняет работоспособность при единичных неисправностях❓

Отвечает Илья Пытков, ведущий инженер-проектировщик направления GLOBAL RUBEZH

✍️ Согласно СП 484.1311500.2020 (пункт 6.3.4), единичный отказ линии связи в одной зоне (ЗКПС) не должен приводить к одновременной потере автоматических и ручных извещателей, а также к нарушению работоспособности других зон.

Для выполнения этого требования в системе GLOBAL RUBEZH применяются:
• МИ-R2 — классический изолятор для защиты кольцевой линии от короткого замыкания (аналог ИЗ-1-R3);
• МИБ-R2 — изолятор, выполненный в виде монтажной базы с защитой от конденсата;
• МВП-R2 — модуль, который питает АЛС и позволяет организовать ответвление от основного кольца.

🔢 Комбинируя эти устройства, мы добиваемся полной устойчивости системы. В случае неисправности на кольце изолятор МИ-R2 локализует этот участок. Это позволяет сохранить связь с извещателями по исправному плечу кольца и не допустить одновременной потери автоматических и ручных устройств в одной зоне.

Если же короткое замыкание произошло на одном из ответвлений, его отсекает соответствующий МВП, полностью изолируя неисправность от основного кольца и других веток, которые продолжают функционировать.

Таким образом, оборудование СПЗ GLOBAL RUBEZH гарантирует защиту линии связи от единичных отказов в строгом соответствии с требованиями СП 484.1311500.2020.

💬 Мы задали технические вопросы руководителям направлений SONAR, STRAZH, R3, GLOBAL, R-LOGIC и R-PLATFORMA. Получилась серия коротких разборов о работе оборудования и программного обеспечения на реальных объектах.

⚙️ Эти материалы помогут вам понять возможности систем, логику их совместной настройки и быстрее подбирать решения под конкретные проекты.

📣 Что нужно знать о линейке SONAR. Часть 1

👤 Категорийный менеджер Максим Пушкарев рассказал, чем СОУЭ SONAR отличается от привычных коробочных решений и под какие объекты она создавалась.

🔹 В чем ключевое отличие SONAR от других систем оповещения на российском рынке?

Главное — это комплексность. SONAR не коробочный продукт, а гибкая многофункциональная система. На одном оборудовании без дополнительных узлов реализуются “Антитеррор”, служебная и коммерческая трансляция, речевое и музыкальное оповещение. Приборы закрывают все нормативные требования и решают задачи под конкретные запросы.

🔹 Для каких задач и объектов система подходит лучше всего?

Линейка SONAR SPM применяется на средних и крупных объектах — в промышленных зданиях, на складах, в ТЦ, многоквартирных домах. Там решение оптимально по вложениям и отдаче: приборы мощностью 250, 500 и 850 Вт закрывают потребности всего объекта одним устройством. А для коммерческих помещений площадью 500–1000 м² разработан компактный SONAR MINI.

#SONAR #СОУЭ #Интервью
