Оргструктуры, дерево файлов, турнирные сетки — всё на чистом CSS. Без canvas, без SVG, без JavaScript. Только flexbox и псевдоэлементы.

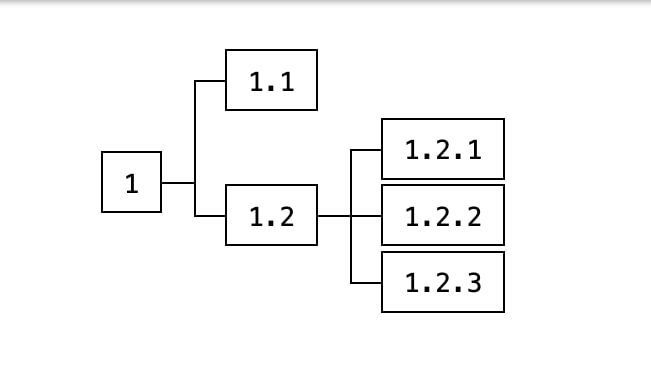

Разбираем по шагам. Начнём с базового дерева слева направо, где пару десятков строк CSS превращают вот это…(1 photo) во вот это…(2)
HTML — обычные вложенные списки:
Задача: превратить это в дерево с соединительными линиями.
Основная механика — flexbox. Каждый
становится flex-контейнером:
li {
display: flex;
flex-direction: row;
align-items: center;
}
Дочерние элементы идут горизонтально, ноды остаются по центру по вертикали.
Первая линия: от родителя к дочерним элементам. Ставим её на , а не на родительский - :
ul::before {
content: "";
position: absolute;
left: 0;
top: 50%;
border-top: 1px solid;
width: 2vw;
}
Дальше: линии от каждого ребёнка обратно к родителю. Та же техника, но на
- :
li::before {
content: "";
position: absolute;
left: 0;
top: 50%;
border-top: 1px solid;
width: 2vw;
}
Проблема: корневой элемент тоже получает линию, хотя родителя у него нет. Чиним через селектор прямого потомка:
.tree > li {
padding-left: 0;
&::before, &::after {
display: none;
}
}
Самое тонкое место — вертикальные линии между соседями. Нужны разные высоты:
первый ребёнок — нижняя половина
последний — верхняя половина
все промежуточные — целая линия
Используем ::after:
li::after {
content: "";
position: absolute;
left: 0;
border-left: 1px solid;
}
li:first-of-type::after { height: 50%; bottom: 0; }
li:last-of-type::after { height: 50%; top: 0; }
li:not(:first-of-type):not(:last-of-type)::after {
height: 100%;
}
78 строк CSS — и дерево готово.
Но это только горизонтальный вариант слева направо.
